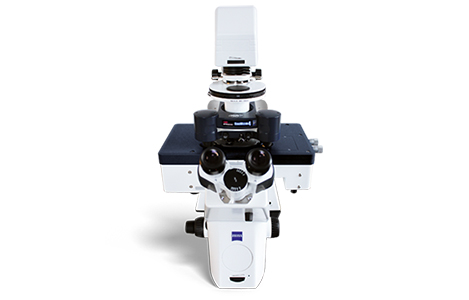

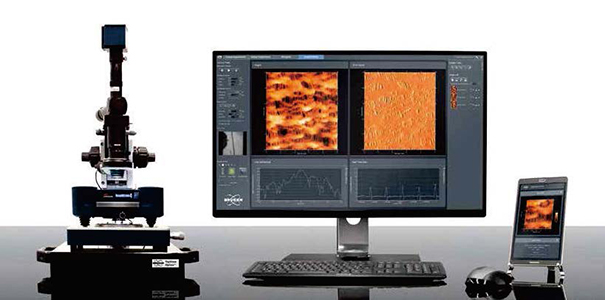

生物科学原子力显微镜 NanoWizard® 4 XP BioScience

更高性能与更高灵活性的理想结合

      NanoWizard® 4 XP生物型原子力显微镜在一个系统中可提供原子分辨率，高达150行/秒的快速扫描以及100µm大扫描范围。设备适用于从单分子到活细胞和组织的样品的长期实验，具有优异的机械和热稳定性。

更高性能 - 每秒150行扫描速度，100µm扫描范围

理解生物系统的复杂性：通过精确控制温度、PH值和液体/气体交换触发事件。观察对刺激物的反应和样品的动态变化。

更高分辨率 - 定量成像

生物样品的结构分析和纳米力学表征。精准研究分子机制、生物化学相互作用和细胞力学。

更高灵活性 - 与先进光学显微镜整合

与FRET、TIRF、FLIM、FCS、epifluorescence、共聚焦激光扫描和STED显微镜等技术同时进行相关的测量。

更多功能

NanoWizard 4 XP生物型原子力显微镜系统配备了一系列新功能，包括：

·      PeakForce Tapping® 技术，轻松实现成像。

·      Fast Scanning 快速扫描选项，可达每秒150行。

·      NestedScanner嵌套扫描技术，实现超高速成像。分辨率和稳定性出众，可成像垂直方向高达16.5微米的表面结构。

·      新的Tiling Functionality拼接功能，可自动大样品区域成像。

·      V7软件，拥有基于工作流程的用户界面。

·      DirectOverlay™ 2 软件，用于先进的荧光显微镜平台，进行数据集成和关联。

·      Vortis™ 2 控制器，实现高速信号处理和低噪音水平。

·      高灵活性和可升级性,拥有广泛的模式和配件。

利用新的Tiling功能对大样品区域进行自动化分析

      利用HybridStage™或机动精密样品台可以直接进入一个大的样品区，自动地、机动地移动到选定的位置、网格和制图区域。

      从DirectOverlay 2光学校准开始，然后选择一个区域进行光学拼接，大小可达数毫米。

      精确运动的马达会自动将整个样品带入视野，很容易选择区域和特征进行进一步研究。一次点击就可以从一个点导航到另一个点，或者利用MultiScan实验在选定的点上自动进行一系列的测量。

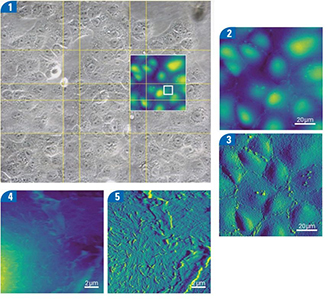

在37°C的PetriDishHeater™中，细胞培养液中的活体Vero细胞图。

630 µm×450 µm区域的5×6相衬图像的光学拼接。使用PeakForce Tapping对选定区域进行AFM形貌扫描

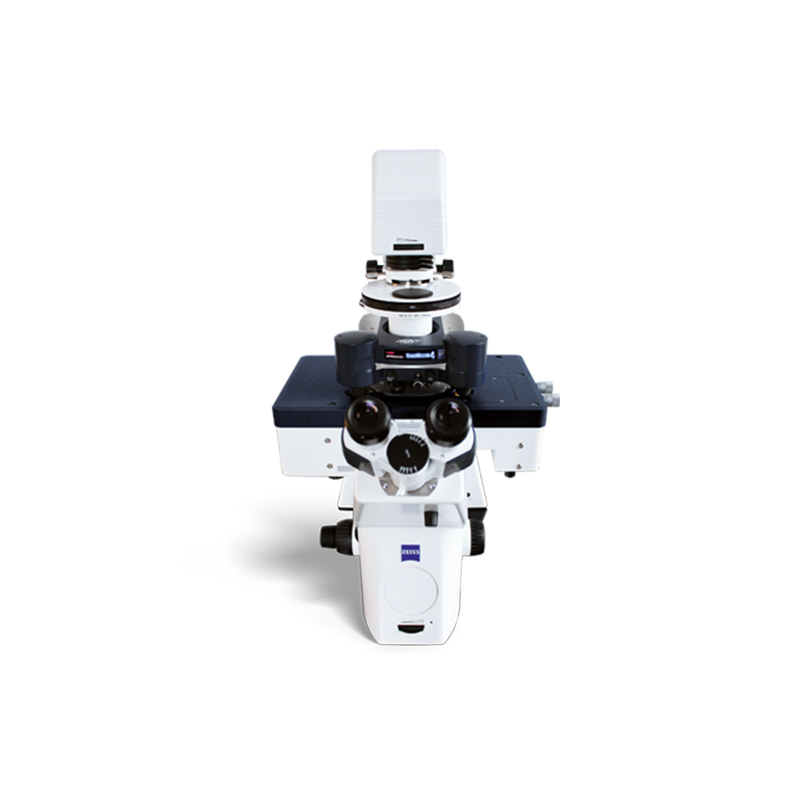

与光学显微镜的卓越集成，提供真正的关联显微学

      NanoWizard 4 XP具有独特的针尖扫描技术和快速成像能力，是利用AFM和超分辨率显微镜之间协同作用的理想选择。

      NanoWizard 4 XP兼容多种光学平台，如蔡司（PALM/STORM，SIM）、徕卡（STED）、PicoQuant（STED）、尼康（SIM，STORM）和阿贝罗（STED）的平台。

      AFM扫描器的980nm激光允许同时使用光学显微镜和聚焦稳定系统，这对长期实验至关重要，并避免了与荧光或光谱测量的冲突。

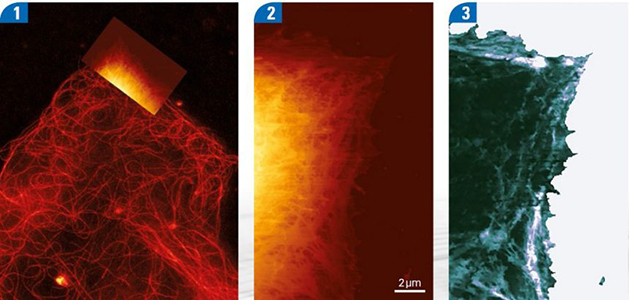

A549活细胞在37℃培养基中STED和AFM成像。

[1] 用硅罗丹明标记的微管的STED与AFM形貌图叠加。

[2] 在240pN成像力下的AFM QI形貌图像（高度范围3.5μm）。

[3] 相应的QI杨氏模量图像（z范围100kPa）。

分子、细胞和组织的杰出定量数据

      先进的QI™以真实的力曲线为基础，为从单分子到活细胞的应用提供了令人震惊的速度和分辨率。定量数据可以精确快速地分析力学或生物化学的相互作用，例如结合点的定位，直接叠加荧光标记和分子识别成像的三维形貌。先进的批处理选项包括用于模量拟合的多种模型，并可通过接触点成像（CPI）揭示零力时的表面形貌。

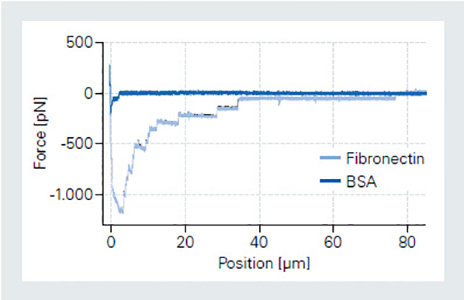

使用CellHesion模块进行的单细胞力谱测量，Z范围增加到100微米，显示了单个A549细胞从纤连蛋白（FN）和牛血清白蛋白（BSA）涂层培养皿中的分离力曲线。

全面的材料性质分析 - 力学、 电学、 热学性质

      NanoWizard® 4 XP NanoScience AFM拥有多种工作模式与附件的支持，工作模式与附件有着易于操作的设计，可满足研究人员个性化的需求

·      导电原子力显微镜(CAFM)

·      开尔文探针原子力显微镜(KPMAFM)

·      电化学(EC)与扫描电化学(SECM)

·      扫描隧道电流显微镜(STM)

·      基于QI™ 模式的扫描热原子力显微镜(SThM)

·      压电力响应显微镜(PFM)

·      静电力显微镜( EFM )

·      磁力显微镜(MFM)

左一、二：导电原子力显微镜成像（CAFM-QI模式）。右一、二：开尔文探针原子力显微镜成像（one-pass模式）

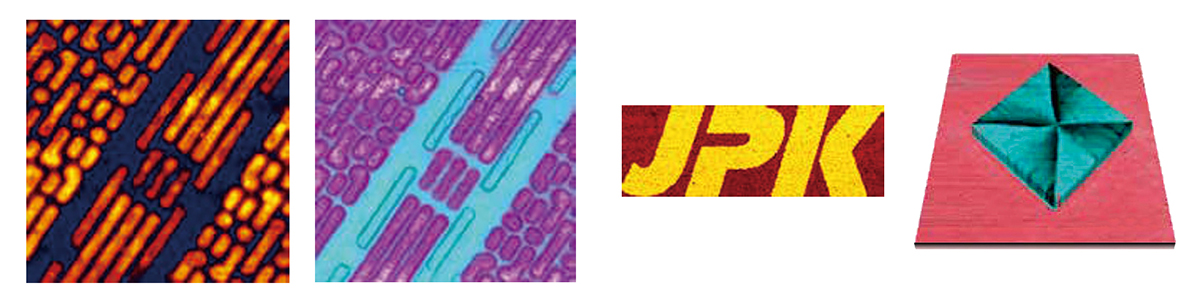

左一、二：静电力显微镜成像（one-pass模式）。右二：压电力响应显微镜成像（PFM）右一：磁力显微镜（MFM）。

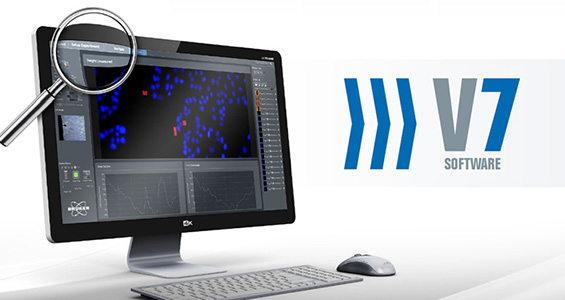

全新基于工作流的用户界面，重新定义用户友好性

      新的V7软件界面可以指导用户通过工作流程直观地设置实验，即使没有AFM经验的用户也能简单、自信地进行高质量的数据采集。每个设置和操作界面作为优化的桌面，一键将所有重要信息聚焦。

·      屏幕上文本帮助显示

·      Aligment和Setup的状态反馈

·      高效的基于任务的实验选择

·      快速访问收藏和近期使用的实验设置

·      一键探针校准

·      关键数据的即时预览

·      针对多用户平台的用户管理。

生物型原子力显微镜 NanoWizard 4 XP 应用展示

      Bruker的生物原子力显微镜使得生命科学和生物物理学领域的研究人员能够在细胞力学和黏附、力学生物学、细胞间和细胞表面相互作用、细胞动力学以及细胞形态学等领域进行深入研究。

      以下是这些应用的一些图像展示：

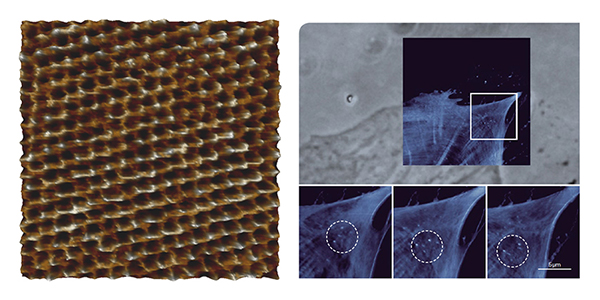

左：缓存液中使用倒置光学显微镜上的XY闭环测量，观察云母的原子晶格

右：活的成纤维细胞在丝状伪足形成过程中，细胞骨架肌动蛋白以横向弧与辐射状纤维的形式重组(上图)。连续拍摄的相位成像(单幅成像时间15秒)允许识别单人的动态事件，如囊泡的形成或者货物分子的转移(下图) 。

样品由柏林洪堡大学的A.Hermann教授提供。

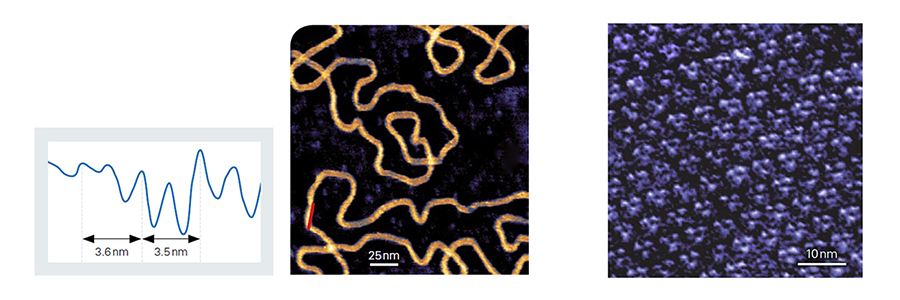

左：单个DNA分子在云母表面的液下成像(高度范围: 2.6 nm)。DNA大沟的形貌特征随处可见，插图展示了红线处的界面图，螺旋重复周期分别为3.5nm与3.6nm

右：细菌视紫红质蛋白膜在缓冲液中的AFM成像，高度范围600nm

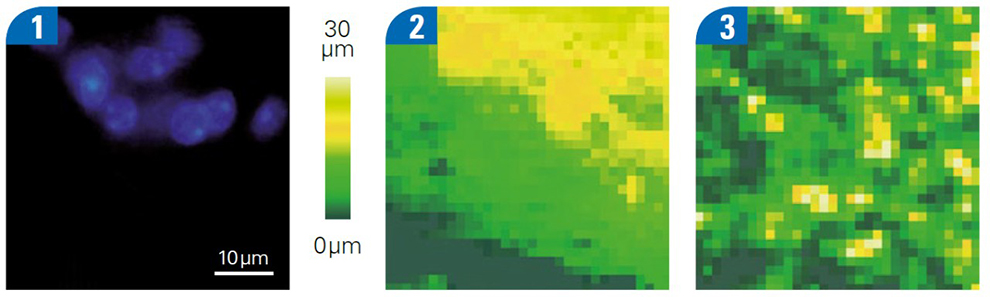

小鼠小脑组织嵌入到4%琼脂糖中固定。

通过BioMAT工作站将63xDAPI染色的正置荧光显微镜成像与AFM力曲线阵列高度图(高度范围30 μm)或相关杨氏模量分布(模量范围5kPa)叠加在一起，采用全新开发的高度自动补偿系统，克服了组织样本形貌起伏较大的问题。

样品由德国德累斯顿工业大学的Jochen Guck教授与Elke Ulbricht博士提供。
