微区X射线荧光成像光谱仪可针对非均匀或形状不规则样品进行元素定性、定量分析。其测量结果能够给出样品成分和表面相关元素的分布情况，甚至样品表面下元素分布信息。BRUKER微区X射线荧光光谱仪经过优化，能够对固体，液态，微小颗粒物等多种类型样品进行点、线和二维区域扫描（Mapping）快速成像、定量分析。

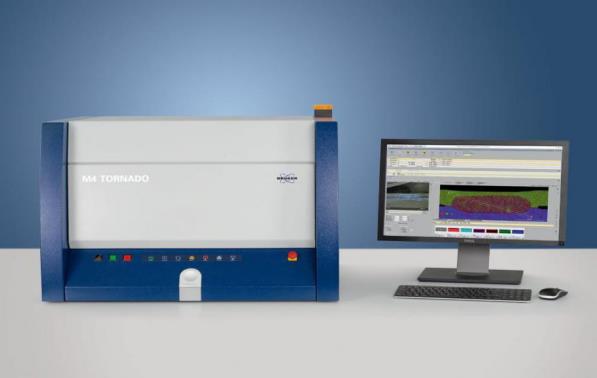

       M4 TORNADO / M4 TORNADO PLUS，可对样品直接进行无损分析，无需制备样品。基于上述优点，使得其在刑侦举证领域有着广泛的应用。例如，射击残留物检测，笔迹纸张检测，犯罪现场玻璃碎片定量分析，血迹残留，假币/防伪标识快速鉴别，指纹残留鉴定等。

玻璃碎片快速鉴别

       微区XRF荧光分析作为一种无损元素分析工具，非常适合法医刑侦样品的检测。该技术可同时检测样品的多种元素，从主量元素到微量元素，可在任意环境条件对样品进行无损分析。M4 TORNADO 整合了一套强大分析功能，可在微米尺度内对样品的元素分布情况定性以及定量分析。根据 ASTM E2926相关规范，可以对玻璃碎片进行定量或半定量分析。

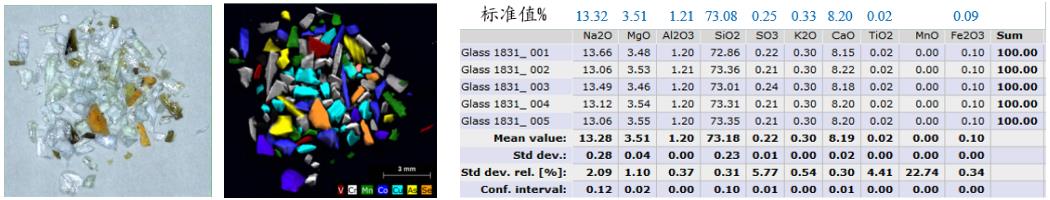

案发现场玻璃碎片光学照片(左)、面扫描可快速区分不同成分玻璃碎片（中）、标准玻璃样品碎片定量分析结果比对标准值(右)

案发现场汽车油漆层残留碎屑

      通在交通事故等案发现场，将收集到的汽车油漆层碎片与汽车制造商已知的成分进行比较，从而帮助刑侦专家确定案发现场车辆型号等相关信息。

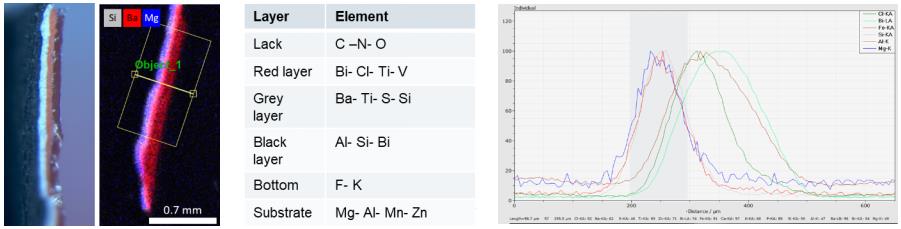

汽车油漆层截面光学照片以及面扫描结果（左），各层主要成分（中），各层主要元素含量变化情况（右）

指纹残留分析

       在犯罪现场的侦查过程中，指纹是一项重要的证据，是侦查和确认犯罪嫌疑人直接的方法。微区XRF可通过检测无机成分，如K, Cl, Ca, S等获得指纹的残留信息，因此不受黑暗或多色背景的阻碍，不依赖皮脂或其它有机物，尤其适用于那些难以恢复的指纹的可视化分析（如火灾后有机成分完全挥发）。

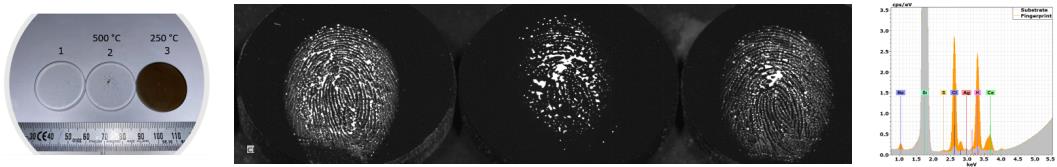

模拟犯罪现场残留指纹光学照片(左)、在高温加热后、深色背景下M4面扫描仍能清晰识别残留指纹（中）、指纹以及背景光谱对比（右）

射击弹孔残留物

      刑侦专家通过使用M4 TORNADO对射击弹孔残留物进行面扫描测试，比对弹孔周围元素残留情况，可对射击距离、子弹类型、射击角度等信息进行判别。

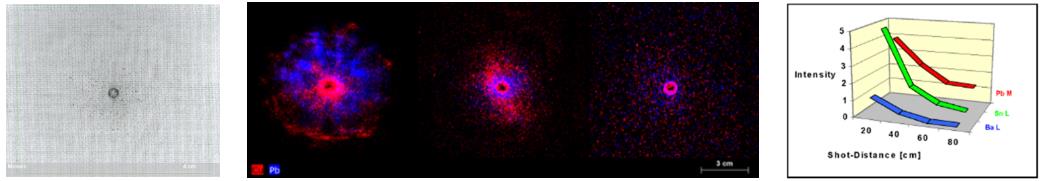

射击弹孔光学照片(左)、不同射击距离弹孔残留Cu、Pb面扫描结果对比（中）、不同射击距离与残留元素特征谱线荧光强度相互关系（右）

文书纸张油墨鉴别

       在钢笔或打印机中使用的现代墨水通常因生产厂家、工艺等原因各不相同。而这些差异很难通过肉眼识别出来，尤其是在文字褪色之后。通过使用M4 TORNADO对文书纸张、墨水进行扫描，可快速获得文书所用纸张、墨水成分。

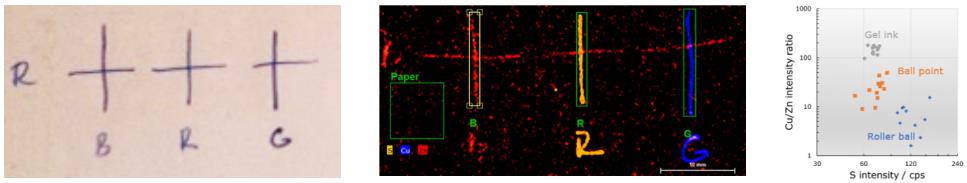

圆珠笔(B)、签字笔（R）、中性笔（G）光学照片（左），M4 面扫描结果对比（中），不同类型笔的分类（右）

犯罪现场残留物来源判别

通过对嫌疑人靴子或轮胎上的残留物进行成分分析，确定土壤、沙子或其他环境碎屑的来源，从而帮助刑侦专家确定犯罪现场。

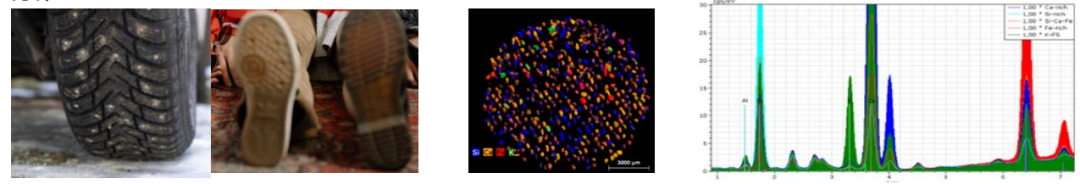

轮胎、鞋靴底光学照片（左），M4 面扫描结果（中），光谱对比（右）
